一、概述：

　　随着真空开关的广泛使用，开断能力引发的各类操作电压，对电力设备的保护提出了新的课题．由于中压电网（3～66kV）的一些特殊性,常规避雷器对各类操作过电压不敏感,起不到保护作用.复合式过电压保护器解决这一难题而研制的新产品。该类产品采用四星型接法,设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,起到了对真空开关操作过电压的有效限制。本公司产品为复合绝缘,结构小巧紧凑、整体全封闭成型。选用优异金属氧化物阀片，工作特性高。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。

二、用途及执行标准：

　　本产品使用于交流中压3～66kV电力系统，用于预防主要由真空开关产生的操作过电压对电力设备的侵害，同时兼有防雷的功能。

    我公司产品技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-2005《有串联间隙金属氧化物避雷器》和DL/T620-1997《交流电气装置的过电压保护和绝缘配置》标准制订，并按照已经出台的JB/T10496-2005《三相组合式无间隙金属氧化物避雷器》我公司按上述标准生产的过电压保护器产品，并在西安国家检测中心已通过了全部实验。

三、选型：

　　用户可根据被保护电器设备的不同选用相应的过电压保护器，电压等级有：3.3kV、6kV、10kV、35kV等多种规格和用途的产品供用户选择。

四、结构特点

　　本产品结构采用四星形接法，过电压保护器Ａ、Ｂ、Ｃ、Ｄ分别采高压电缆引线，大大缩小了相间距离。由于采用对称结构，其中任意三个可分别接Ａ、Ｂ、Ｃ三相，另一相接地

五、接线方式：


产品标有符“ ”号单元接地线，其余三相分别接被保护电气设备的Ａ、Ｂ、Ｃ即可

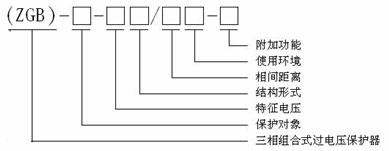

六、型号说明



保护对象：A — 电机型   B － 电站型（并通用于常规配电领域）   C — 电容型

特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42
          无间隙产品为系统电压，包括3、 3.15*、6、6.3*、10、10.5*、35*
         （其中带*的为电机型）

结构型式： F — 复合外套整体密封间隙，不标表示不带间隙
 Ⅰ— 正方型底座  Ⅱ — 长方型底座（或不特别标明）    T — T型底座
相间距离：包括85、131、150、200、310、630等

使用地点：N — 仅用于柜内             IN — 户内使用
          W1— 户外用，带电缆         W2 — 户外用，不带电缆
          GY— 仅用于高海拔地区
附加功能：J — 带计数器               IM — 带智能监测仪

七、用途：

主要用于电厂和工厂用电系统，保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备，限制雷电过电压和操作过电压，对电器设备起到可靠的保护作用

六.使用条件：

1.常规产品正常使用条件如下
（1）.环境温度：-40℃；-±50℃
（2）.海拔高度：不超过3000m； 风速不超过35m/s；
（3）.电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃
（4）.长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压
(5).长期使用于以下异常条件，保护器需特别制作，定货时应说明：
本产品可增设自动控制设备，如放电记录器，清晰掌控工作动作状况。可以配置自动脱离装置，当设备过压或处于故障时，脱离开电网，确保正常运行。

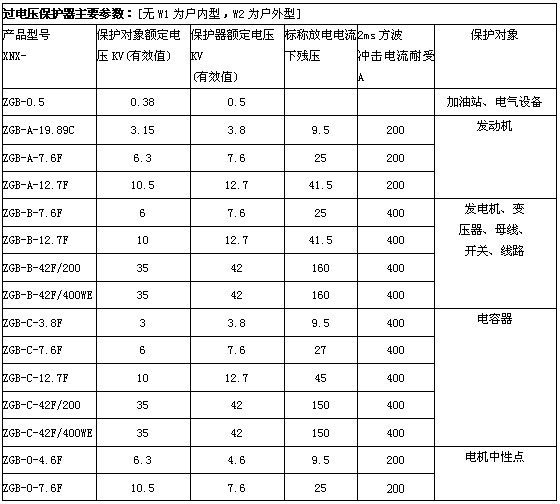

八、技术数据

有任何疑问，请联系我公司客服：0312-6770708。
