一、装置概述

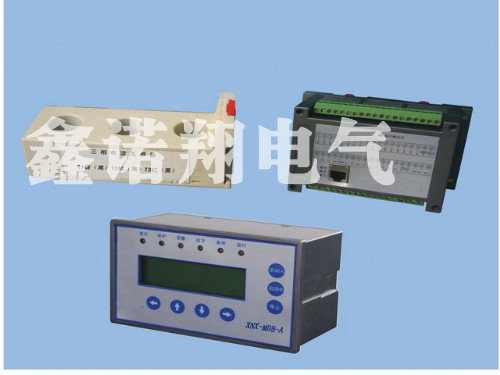

     XNX-MDB-A系列低压电动机控制保护装置适用于380V～660V低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化保护测控装置，其对电动机在启动和运行中发生的启动超时、热过载、堵转、缺相、反相、电流不平衡、零序过流、漏电过流、低电压、过电压、电压恢复自启动、欠电流、tE时间保护和工艺联锁等予以保护。同时提供了故障跳闸记录，为事故分析带来很大方便。利用其总线通讯功能可以同服务器或工作站进行数据交换，是智能化MCC和工厂DCS系统智能终端单元的理想选择。

XNX-MDB-A系列低压控制保护装置可广泛应用于电力、冶金、石化、纺织、造纸、市政工程等多种行业。

二、装置特点

1、采用32位高性能工业级低功耗微处理器。

2、“tE时间保护”符合增安防爆电动机过载保护的规程(GB3836.3-2000)，适用于连续运行工作状态下，增安型防爆电机的保护。

3、装置自动计算零序电流，无需外加零序电流互感器。

4、采用交流采样技术，可对电动机三相电流、漏电电流、电压、有功功率、无功功率、功率因数等参数进行测量、显示和传输。

5、模拟量输入、开关量输入和开关量输出等模块，均采用完善的电气隔离技术。

6、6路模拟量输入，Ia、Ib、Ic、IL、Uab、Ucb。

7、10路开关量输入，其中6路固定输入，4路可编程输入，可以实现丰富的联锁功能，便于工程设计。

8、7路开关量输出，其中3路可编程输出，4路固定输出。

9、时间显示。

10、2路4-20mA智能模拟量输出，可以根据用户需要选择对应Ia、Ib、Ic、IL、Uab、Ucb任意一项。

11、保护功能可实现远方投退，报警信号可实现远方复归。

12、2路RS485/MODBUS/PROFIBUS 等国际标准通讯总线和通讯规约，可实际双网通讯。

13、可查询10个跳闸事故记录。

14、电磁兼容性达到国际电工标准IEC  IV级。

三、设计选型及型号说明

3.1  设计选型

 3.2  XNX-MDB-A系列选型表

下表是型号中各位选项的具体说明和意义，设计选型或订货时请详细阅读下表。

举例如下：2路通讯接口，1路4-20mA输出接口，电机额定功率37KW，无漏电检测，装置电源为AC220V，则型号表示为：XNX-MDB-A-21401。

注：

(1)当电动机功率大于90KW时，要求一次回路中添加标准输出为5A的电流互感器，该互感器的二次侧穿过本装置附带互感器；

(4)漏电互感器为选配。漏电互感器为固定的互感器，其检测电流可达20A。

四、技术数据

4.1  XNX-MDB-A系列的模拟量输入回路

额定电流：In                        1～150A

额定频率：Fn                        50Hz

功率消耗：CT回路每相               ≤1W

过载能力：CT回路                   2In连续工作

                                    10In，10S

                                    40In，2S

过载能力：PT回路                   1.2Un连续工作

1.4Un，10S

测量精度：电流                      0.5级

          电压                      0.5级

          功率                      0.5级

          电度                      1级

4.2 开关量输入

4.3 继电器输出

4.4 4～20mA输出

4.5 通讯

4.6  装置电源

工作范围                    AC80V-250V或DC90V-250V

功耗                        正常工作时     ≤5W

                            保护动作时     ≤8W

辅助电源允许中断时间        ≤200mS

4.7  环境条件

允许温度

工作                           -15℃～+55℃

储存                           -25℃～+70℃

允许湿度

相对湿度                       ≤95%，无凝露

海拔高度                       ≤3000m

4.8  机械性能

振动：能承受IEC标准规定的严酷等级为I级的振动耐久能力试验

冲击：能承受IEC标准规定的严酷等级为I级的冲击耐久能力试验

碰撞：能承受IEC标准规定的严酷等级为I级的碰撞耐久能力试验

4.9 电磁兼容试验

4.10  电气试验

绝缘电阻            100MΩ/500V

介质强度试验        2KV(r.m.s)，50Hz，1min

冲击电压试验        ±5KV；1.2/50µS
